Vous rentrez chez vous, ouvrez le robinet et l'eau reste désespérément froide. Au tableau, un petit levier est abaissé ou une cartouche semble avoir rendu l'âme. Le premier réflexe consiste souvent à chercher « le fusible du chauffe-eau », puis à le remplacer sans vérifier le reste de l'installation. C'est précisément là que le diagnostic peut devenir dangereux.
Dans un chauffe-eau, le mot fusible désigne en réalité deux protections très différentes. La première se trouve au tableau électrique et protège le circuit contre les surintensités. La seconde est intégrée à l'appareil, généralement près du thermostat, et protège ses composants contre une température excessive. Elles ne déclenchent pas pour les mêmes raisons et ne se remplacent pas de la même façon.
Table des matières
- Comprendre la panne de chauffe-eau et le rôle du fusible
- Les deux types de protections fusibles expliqués
- Vérifier le calibre et l'état du tableau électrique
- Pourquoi la protection saute de manière répétée
- La transition historique des fusibles vers les disjoncteurs
- Sécuriser son installation et prévenir les pannes futures
Comprendre la panne de chauffe-eau et le rôle du fusible
Le scénario est classique. Le ballon a fonctionné normalement pendant des années, puis la protection coupe au moment où la résistance chauffe. Le propriétaire réarme le disjoncteur, ou remplace la cartouche, et l'eau chaude revient. Quelques heures plus tard, la coupure se reproduit. Changer encore le fusible ne règle pas la cause, cela ne fait que repousser le problème.
Dans le langage courant, « fusible qui saute » peut donc désigner un coupe-circuit à fusible situé dans le tableau, un disjoncteur divisionnaire, ou le fusible thermique placé dans le chauffe-eau. Le premier protège les câbles du circuit d'alimentation. Le second fonctionne comme une protection réarmable contre les surintensités. Le troisième surveille une surchauffe interne et se sacrifie pour éviter que la résistance, le thermostat ou d'autres éléments ne restent exposés à une température dangereuse.
Le bon diagnostic commence par une question simple : quelle protection a coupé, au tableau ou dans le ballon ?
Un chauffe-eau électrique courant doit être raccordé sur un circuit spécifique. Enedis recommande un interrupteur différentiel de 30 mA de type AC, un disjoncteur de 20 A maximum pour le chauffe-eau, ainsi qu'un disjoncteur de 2 A pour la bobine du contacteur jour/nuit. Ces éléments protègent des risques différents, et aucun ne remplace les autres. Les exigences générales de sécurité des chauffe-eau sont notamment encadrées par la norme NF EN 60335-2-21 publiée par l'AFNOR.
Si le problème concerne plutôt le fonctionnement d'un ballon thermodynamique, le principe de séparation entre protections électriques et sécurités internes reste utile. La différence de technologie modifie cependant le diagnostic, comme le rappelle ce guide sur le chauffe-eau thermodynamique.
Les deux types de protections fusibles expliqués
Le fusible du tableau protège principalement la ligne électrique. Il fond lorsqu'une surintensité dépasse ce que le circuit peut supporter. Dans une installation ancienne, il se trouve dans un porte-fusible et doit être remplacé après déclenchement. Un disjoncteur joue un rôle comparable contre les surintensités, mais il peut être réarmé après la coupure, à condition que le défaut ait disparu.
Le fusible thermique interne protège l'appareil lui-même. On peut le comparer à une sécurité sacrificielle, comme un équipement conçu pour céder avant qu'une partie plus coûteuse ne soit endommagée. Les documentations techniques indiquent des seuils courants compris entre 101 °C et 240 °C selon les modèles source technique sur les fusibles thermiques de chauffe-eau. Une fois ouvert, ce composant ne se réarme pas.
La confusion entre ces deux pièces explique beaucoup de mauvaises interventions. Remplacer une cartouche au tableau ne remettra pas en service un fusible thermique interne coupé. À l'inverse, changer le fusible thermique sans rechercher pourquoi le ballon a surchauffé peut supprimer une protection essentielle.
Pour retenir l'essentiel :
- Protection du tableau, elle surveille le courant qui circule dans le circuit dédié.
- Fusible thermique, il surveille une température interne anormale.
- Interrupteur différentiel, il détecte une fuite de courant vers la terre et protège les personnes.
Ces dispositifs se complètent. Aucun ne doit être remplacé par un calibre choisi au hasard, et un fusible thermique doit conserver les caractéristiques prévues par le fabricant. En maintenance, modifier son seuil change la manière dont la sécurité réagit à la surchauffe.
Vérifier le calibre et l'état du tableau électrique
Un chauffe-eau ne devrait pas partager son circuit spécialisé avec des appareils fortement consommateurs. Pour les appareils courants de 1 800 à 3 000 W, les documents techniques français associent généralement une protection de 20 A à des conducteurs de 2,5 mm², conformément aux usages de la NF C 15-100 rappel technique sur le circuit chauffe-eau. Le calibre seul ne suffit jamais. Il doit correspondre à la section des conducteurs et à la configuration réelle de la ligne.
Avant toute inspection, coupez l'alimentation générale. N'ouvrez pas le tableau sous tension pour resserrer une borne ou retirer une cartouche. Une vérification visuelle peut être réalisée sans toucher aux parties actives, mais les mesures électriques et les travaux de raccordement relèvent d'une personne compétente.
Ce qu'il faut observer sans improviser
Un porte-fusible qui a chauffé laisse parfois apparaître une coloration brune, une déformation du plastique, une odeur de matériau brûlé ou une borne noircie. Un disjoncteur qui déclenche régulièrement, un levier difficile à manœuvrer ou une connexion qui présente des traces d'échauffement ne doit pas être traité comme un simple incident de confort.
Vérifiez ensuite la cohérence entre trois éléments :
- Le calibre de protection, il doit être adapté au circuit dédié du chauffe-eau.
- La section des câbles, elle doit supporter le courant correspondant sans échauffement anormal.
- L'état des connexions, un mauvais serrage augmente la résistance de contact et peut créer une chaleur localisée.
Ne remplacez pas un fusible par un modèle plus puissant pour éviter qu'il fonde. Cette pratique peut laisser passer un courant que les conducteurs ne sont pas conçus pour supporter. Le défaut disparaît peut-être au tableau, mais le risque se déplace vers le câble ou la connexion.
La vérification du tableau doit aussi inclure le contacteur jour/nuit lorsqu'il existe. Le chauffe-eau peut ne pas chauffer à cause de la commande, même si sa protection principale est intacte. Une anomalie sur le petit disjoncteur de commande ou sur le contacteur ne se diagnostique pas en changeant la protection de puissance.
Pour visualiser les précautions générales avant intervention, cette vidéo sur les protections du circuit chauffe-eau peut compléter une inspection, mais elle ne remplace pas une mise hors tension ni le contrôle d'un professionnel lorsque le tableau présente des traces d'échauffement.
Pourquoi la protection saute de manière répétée
Une protection qui coupe plusieurs fois ne fait pas preuve de caprice. Elle signale qu'un courant excessif, un défaut d'isolement ou une condition anormale apparaît dans l'installation. Le réarmement peut rétablir temporairement l'eau chaude, mais il ne supprime pas la contrainte qui a provoqué la coupure.
La première piste concerne le circuit électrique. Un câble vieillissant, une borne desserrée, un porte-fusible dégradé ou une ligne qui alimente d'autres usages peuvent provoquer un échauffement. Le chauffe-eau demande une alimentation importante pendant la phase de chauffe, et une protection mal dimensionnée ne doit pas être corrigée par un calibre supérieur.
La seconde piste se trouve dans le ballon. Une résistance encrassée peut modifier le fonctionnement de l'appareil et favoriser une montée en température anormale. Un thermostat défaillant peut également ne plus interrompre correctement la chauffe. Dans ce cas, le fusible thermique interne peut finir par s'ouvrir, précisément parce qu'il a détecté une température dépassant son seuil prévu.
Lire le symptôme plutôt que le contourner
La manière dont la protection réagit fournit des indications, sans constituer à elle seule un diagnostic. Une coupure immédiate dès la mise sous tension évoque plutôt un court-circuit ou un défaut d'isolement. Une coupure après une période de chauffe oriente davantage vers une surcharge, un échauffement progressif ou un problème dans le ballon.
Voici ce qui ne fonctionne pas :
- Réarmer en boucle, cela maintient une installation potentiellement défectueuse sous tension.
- Installer un fusible plus fort, cela peut exposer les conducteurs à une intensité excessive.
- Shunter le fusible thermique, cela supprime une sécurité prévue pour limiter la surchauffe.
- Remplacer une pièce sans contrôle, cela risque de masquer le défaut jusqu'à une nouvelle panne.
Un déclenchement répété est une information de sécurité, pas une invitation à essayer une autre cartouche.
Si le fusible du tableau chauffe avant de fondre, si le plastique est marqué, si une odeur de brûlé apparaît ou si le différentiel déclenche, coupez l'alimentation et faites contrôler l'ensemble du circuit. L'électricien doit vérifier le calibre, la section, le serrage, l'isolement et le fonctionnement de l'appareil. Le remplacement du fusible seul n'est acceptable que lorsque la cause est identifiée et que la protection installée correspond réellement à la ligne.

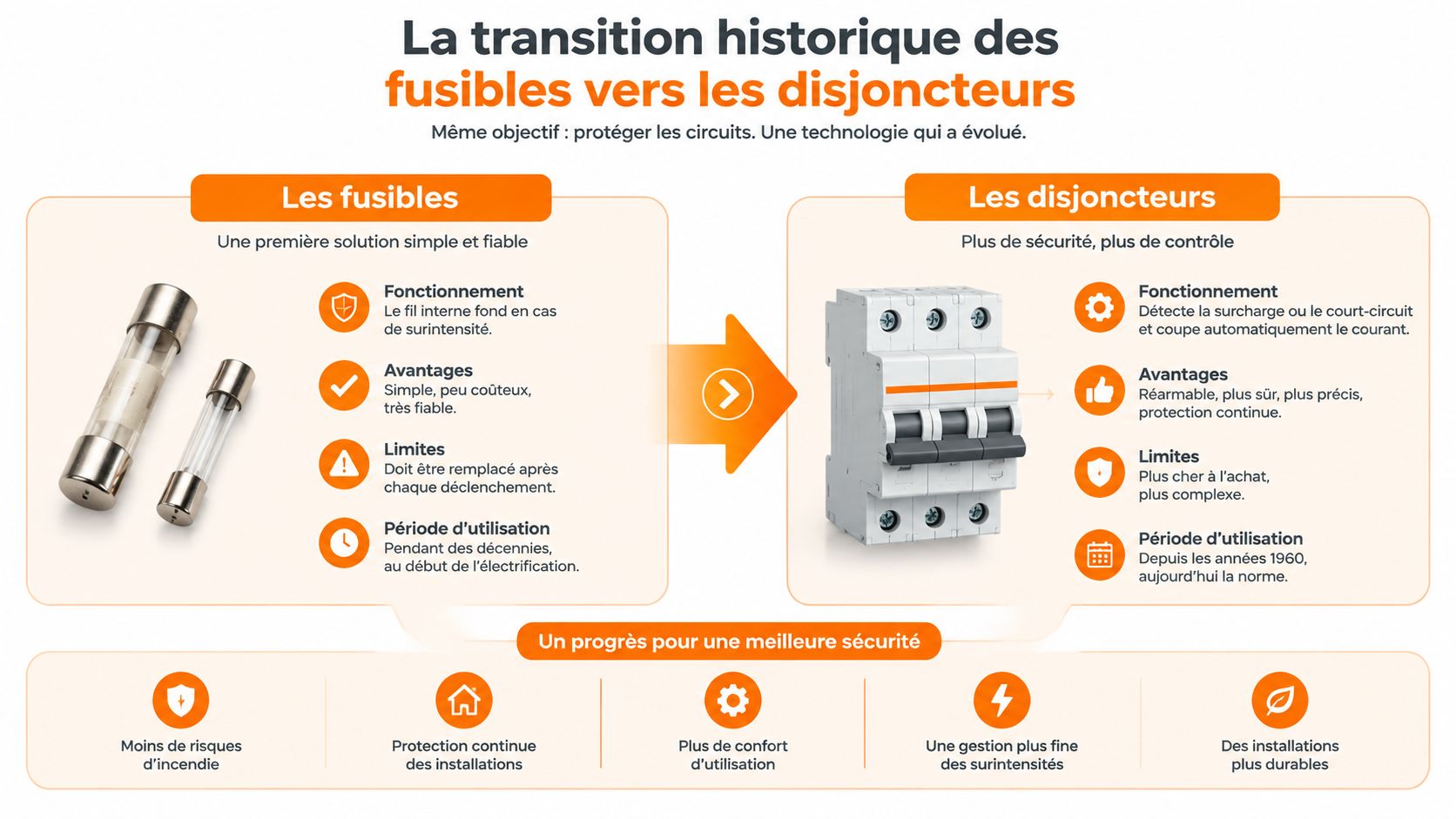

La transition historique des fusibles vers les disjoncteurs
Les logements anciens peuvent encore posséder des porte-fusibles à cartouche. Leur présence ne signifie pas automatiquement que le chauffe-eau est en panne, mais elle indique que le diagnostic doit tenir compte de l'âge et de l'évolution de l'installation. Un fusible est une protection à usage unique. Après fusion, l'intervention exige une cartouche compatible, alors qu'un disjoncteur peut être réarmé après suppression du défaut.
La rénovation électrique a progressivement privilégié des protections plus sélectives et plus faciles à remettre en service. La documentation technique française associe aujourd'hui le chauffe-eau à un circuit dédié, protégé par un différentiel de 30 mA et une protection de 20 A, avec une commande jour/nuit protégée séparément repères Enedis pour le branchement d'un chauffe-eau. Le choix ne porte donc pas seulement sur le remplacement d'une cartouche par un levier. Il concerne l'architecture complète du tableau.
Ancien tableau ou rénovation

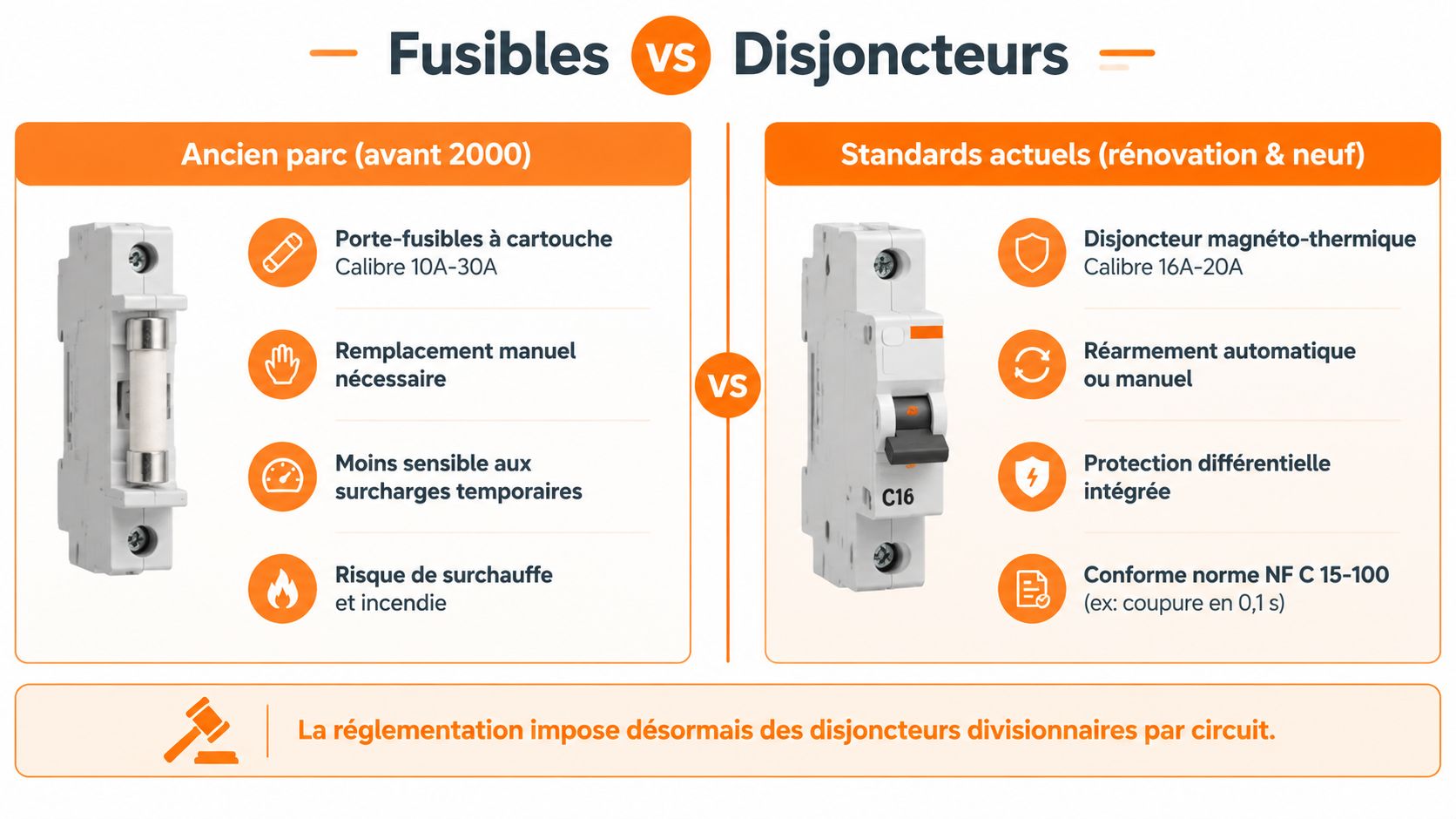

| Installation ancienne | Installation rénovée ou neuve |
|---|---|
| Porte-fusible et cartouche remplaçable | Disjoncteur divisionnaire réarmable |
| Diagnostic parfois limité par l'état du support | Repérage plus clair des circuits |
| Risque de mauvais calibre lors d'un remplacement | Calibre associé à la section du circuit |
| Protection différentielle à vérifier séparément | Protection différentielle intégrée à l'organisation du tableau |
La NF S 61-937, publiée en décembre 1990, constitue un repère historique pour la standardisation des maillons fusibles dans les systèmes de sécurité incendie. Elle ne concerne pas le chauffe-eau domestique, mais elle illustre la place qu'occupait encore le fusible dans les référentiels techniques français à cette période historique des alliages fusibles et des fusibles de détection incendie.
Dans une maison ancienne, il n'est pas prudent de remplacer uniquement un porte-fusible défectueux sans examiner les conducteurs, les connexions et la présence d'une protection différentielle adaptée. Une rénovation peut être l'occasion de créer un circuit chauffe-eau clairement identifié et de remplacer les protections vieillissantes. Pour comprendre les termes utilisés par l'électricien, le glossaire de l'installation électrique aide à distinguer disjoncteur, différentiel, contacteur et fusible thermique.
Sécuriser son installation et prévenir les pannes futures
La prévention repose sur une règle simple, le chauffe-eau doit être considéré comme un ensemble. Le ballon, le thermostat, la résistance, le contacteur, le câblage et les protections du tableau doivent fonctionner de manière cohérente. Remplacer la pièce qui a coupé sans examiner les autres éléments revient à changer un voyant d'alerte sans rechercher l'anomalie qu'il signale.
Un propriétaire peut effectuer quelques contrôles prudents. Il peut repérer le circuit dédié, observer l'état extérieur du tableau, noter la protection qui déclenche et vérifier si la panne survient pendant la chauffe. Il ne doit pas démonter le capot du chauffe-eau, shunter une sécurité ou modifier un calibre sans compétence et sans contrôle de la section des conducteurs.

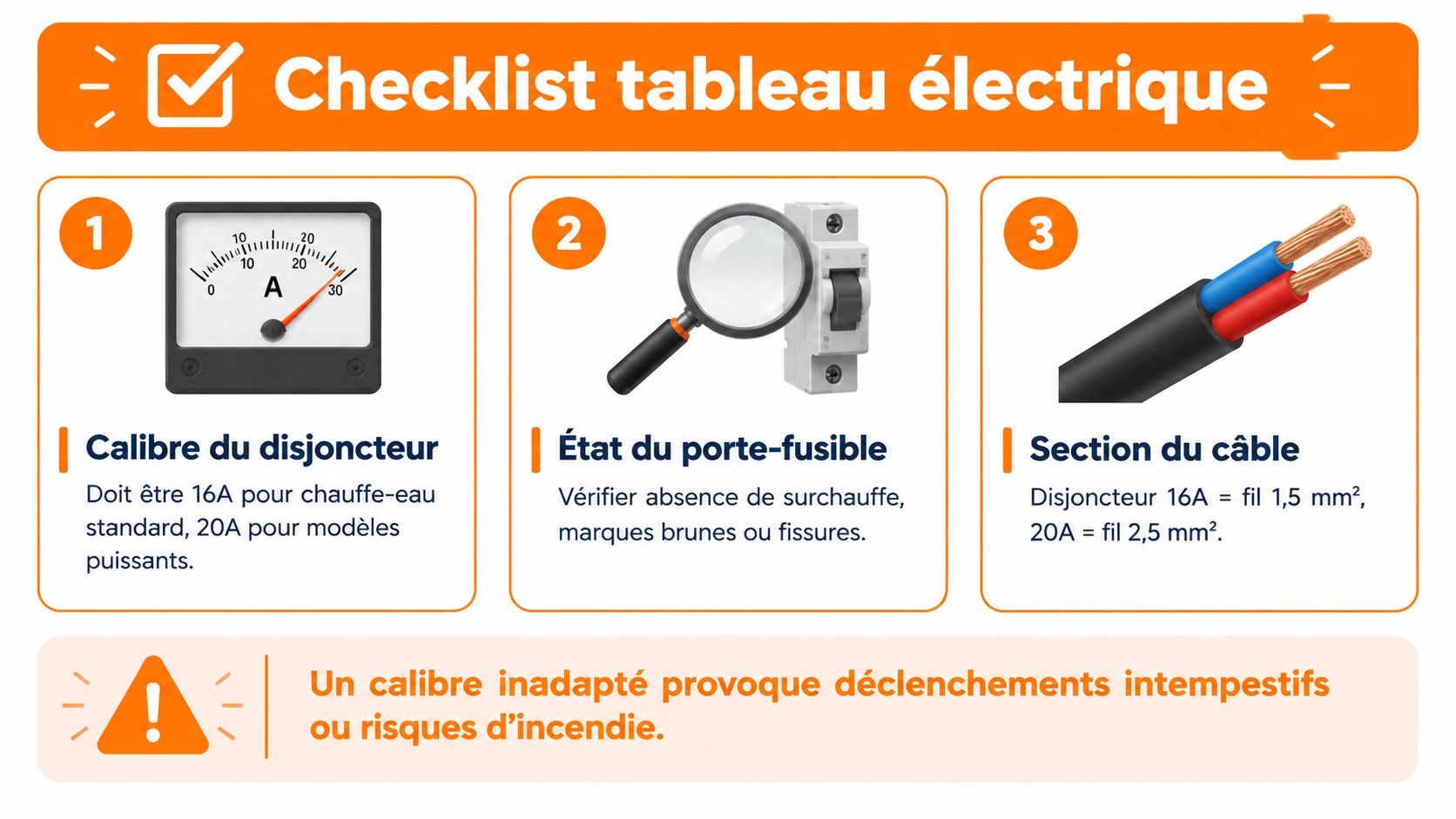

La checklist utile
- Avant de réarmer, recherchez une odeur de brûlé, une déformation ou une trace sombre autour du porte-fusible.
- Après un déclenchement, notez si la coupure vient du différentiel, du disjoncteur du ballon ou de la commande jour/nuit.
- Pour une panne récurrente, faites vérifier simultanément le tableau et le chauffe-eau, pas uniquement la cartouche.
- Lors d'une rénovation, demandez un circuit dédié, une protection différentielle adaptée et un repérage lisible des appareils.
- Pour le fusible thermique, exigez une pièce présentant les mêmes caractéristiques que celle prévue par le fabricant.
Ne cherchez jamais à empêcher une protection de couper. Cherchez pourquoi elle coupe.
Un professionnel doit intervenir sans attendre lorsque le tableau chauffe, que la protection déclenche immédiatement, que le fusible thermique a fondu, qu'un défaut d'isolement est suspecté ou que l'installation comporte des conducteurs endommagés. Il pourra mesurer, contrôler le serrage, tester l'isolement et déterminer si le remplacement concerne le fusible, le disjoncteur, le thermostat, la résistance ou une partie du câblage.
Pour organiser un suivi régulier du ballon et des équipements associés, un contrat d'entretien et de maintenance peut intégrer les vérifications adaptées à l'installation. Les Trois Arcs peut également étudier la production d'eau chaude, comparer un ballon électrique avec un chauffe-eau thermodynamique ou coordonner une solution solaire lorsque le bâtiment s'y prête. La sécurité du circuit reste toutefois le préalable à toute amélioration énergétique.
Les Trois Arcs accompagne l'étude, l'installation et la maintenance de solutions de production d'eau chaude, notamment les chauffe-eau solaires et thermodynamiques, avec une analyse adaptée au bâtiment. Pour faire contrôler votre circuit de chauffe-eau ou préparer une rénovation cohérente, visitez Les Trois Arcs et demandez un échange technique.
